放熱焊接模具，熔粉及相關工具
2.1放熱焊接模具的技術要求:
放熱焊接模具應采用石墨制成,根據需要的連接方式和連接導體開模,每個模具應能承受高溫,每個模具的使用次數不得小于50次（按操作指導的要求操作）。
2.2放熱焊接熔粉的技術要求：
2.2.1熔粉不應含磷,無毒無害。
2.2.2為保證存放和操作的安全性,熔粉應包括引燃藥和高燃點熔粉,熔粉燃點高于引燃藥,引燃藥的燃點不能低于4550C，引燃藥和熔粉必須用專用點火槍點燃，普通打火機與火應無法點燃熔粉。
2.2.3熔粉使用量應按每個放熱焊接點進行配置,并按每個放熱焊接點的用量獨立包裝。
2.2.4應該僅使用按量配置的熔粉即能完成每個焊點的放熱焊接,不得使用外加融化銅水或銅材融化后和熔粉混用完成放熱焊接。
2.2.5可以采用電子點火式的熔粉進行放熱焊接。
2.2.6必須配置相應的專用輔助工具,如模具夾,模具專用清潔工具和專用點火槍等。
2.3放熱焊接點質量的檢測：
2.3.1供應商應提供以下型式試驗報告:短路電流試驗報告直流電阻試驗報告 試驗報告應由國家或國際權威試驗中心提供。與提供的產品應是相同材料和施工工藝。
試驗標準參照IEEEStd837TM-2002（IEEE變電站接地系統永久性連接質量標準）。
2.3.2現場可根據實際情況,對放熱焊接點應抽樣進行鋸開檢查,接點應完全熔化焊接。
2.4包裝要求：
2.4.1每個模具應獨立包裝,并應標有商標,型號以及對應的應使 用的熔粉型號和數量。
2.4.2熔粉按每個放熱焊接點的用量獨立防潮包裝。
2.4.3提供模具焊接的指導說明書

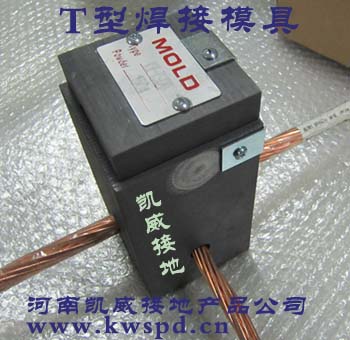

鍍銅絞線（銅絞線）T型焊接模具

常用焊接焊藥|焊劑

幾種焊接模具

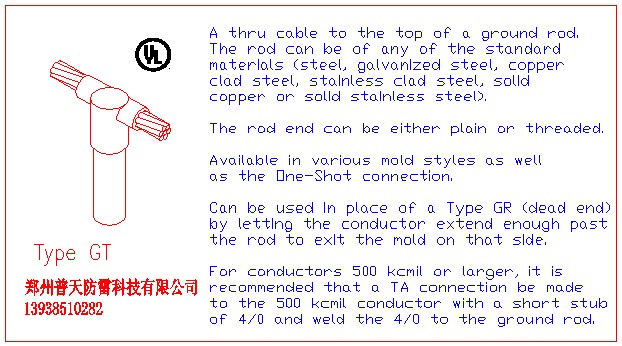

接地棒與接地鍍銅絞線T型焊接圖
