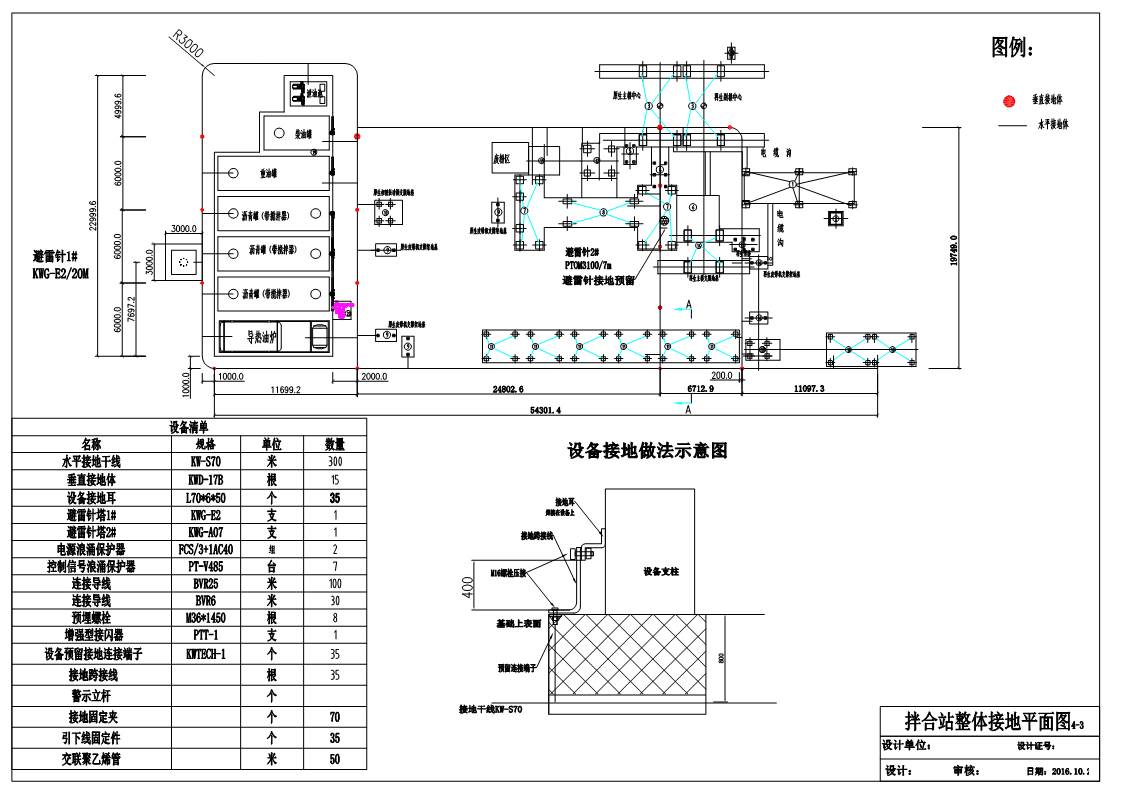

1、本站采用共用接地系統，接地電阻不大于4歐姆。
為了雷電流迅速瀉入大地，減少對設備的危害，同時也為使接觸電位差和跨步電位差滿足工作人員人身安全的要求，便于將站區內的電氣設備外殼和構架的接地連接到統一的接地網上，全站的采用由水平接地體和垂直接地體組成的長孔網格。接地網的四周做成直徑1米的圓弧狀，減小接地網外直角處的跨步電位差。并考慮其他地下管線的布局走向，交叉時應從其他管線下部500mm處穿過。
在人員經過或停留的接地網外3米范圍內的地方，應采取防跨步電壓措施：需采用高阻路面作為安全措施。采用礫石或碎石材料做高阻路面時，為了防止礫石或碎石層被壓入泥土中或由于泥漿的的沉積使高阻路面結構層的電阻率降低，結構層的最小厚度應為15-20cm。采用瀝青層作為高阻路面時，應鋪設使地面電阻率不小于50KΩ.m的5cm厚的瀝青層。
接地干線埋設深度不小于800mm，每組設備與接地干線連接1-2處，用接地跨接線引至設備支柱或基礎內的地腳螺栓上。用于引至設備支柱的接地線從預留連接端子上引出。水平接地體的地溝寬0.5米，深度0.8米。各接地體之間的連接采用壓接方式，如有電焊焊接，須符合相關焊接規范，并對焊接處做防腐處理。
2、整個站區共設置1支20米高的獨立KWGE2避雷針?biāo)?支7米避雷針。
避雷針?biāo)?#的基礎混凝土為3立方，避雷針2#固定在設備最高處附近平臺上�；A(chǔ)配筋見避雷針?biāo)O(shè)計詳圖。2#避雷針設置單獨的接地引下線。引下線應分段固定，并應以最短路徑敷設到接地網，敷設應平整順直、無急彎。焊接固定的焊縫應飽滿無遺漏，螺栓固定應用防松零件（墊圈），焊接部分的防腐應完整。
引下線敷設在人員停留或經過的區域時，為防止跨步電壓和旁側閃絡電壓對人員造成傷害，應采取以下一種或多種措施：（強制險條款）
1）、外露引下線在高2.7米以下部分應穿厚度不小于3mm的交聯聚乙烯管（耐壓值100KA）；
2）、設立阻止人員的護欄或警示牌，護欄與引下線水平距離不小于3米。
3、控制室的接地引出線為BVR25軟銅線，從預留的接地接地端子處引出。在原生、再生總共開位置分別安裝一臺380V電源浪涌保護器FCS/3+1AC40 （40KA 8/20us ),弱電柜分別安裝一臺控制信號防雷器PT-V485 （共7臺），各控制設備、浪涌保護器、金屬外殼等與室外接地網可靠連接，接地連接線為BVR25多股軟銅線。
4、施工現場質量管理
防雷工程施工現場的質量管理，應有相應的施工技術標準、健全的質量管理體系、施工質量檢驗制度。施工單位應有相應的施工資質。在施工中使用的各種計量器具，應經法定計量認證機構檢定合格，并應在檢定合格有效期內使用。
5、施工質量控制
施工中的主要設備、材料、成品、半成品、加工件等進場檢驗應有記錄，確認符合本設計及相關規范后再在施工中應用。對進入市場的新產品等進場驗收，供應商應提供安裝、使用、維護等技術文件。當對采用的主要設備等存在異議時，應，有異議的一方可委托相關實驗室進行抽樣檢測，并出具相關結論。
開工前，施工方應編制施工方案和施工工序，得到建設單位、監理單位、設計單位或相關單位確認后方可開工。各工序進行質量控制，每道工序完成后，應進行檢驗。相關各專業工種之間應進行交接檢驗，并應形成記錄（應包含隱蔽工程記錄）。未經監理工程師或建設單位技術負責人檢查確認，不得進行下道工序施工。
6、未說明的地方應符合相關行業技術規范要求。
現場施工照片：

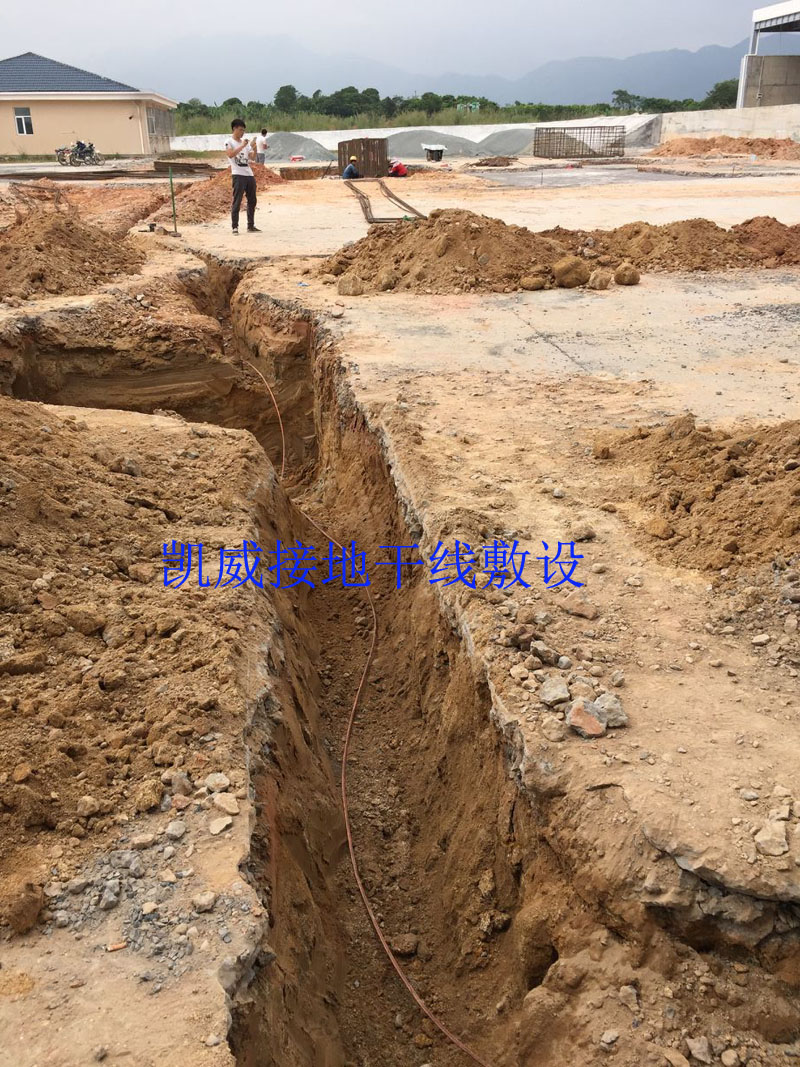

接地網-接地干線敷設

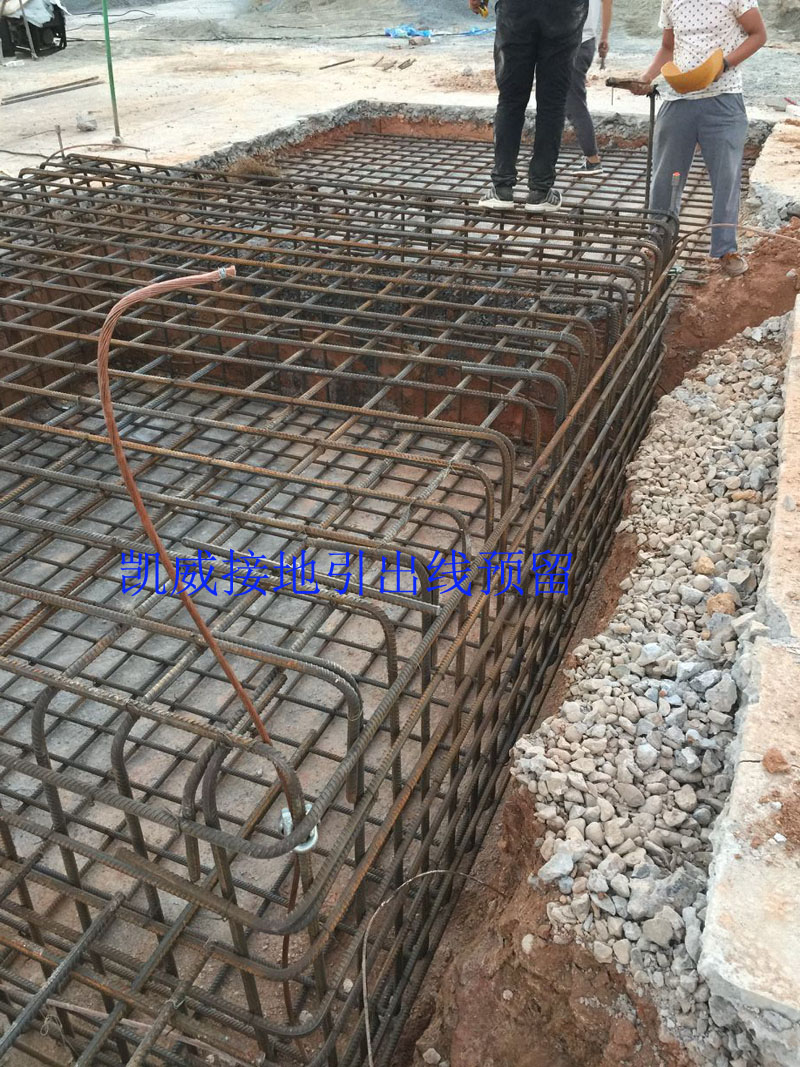

接地引出線預留

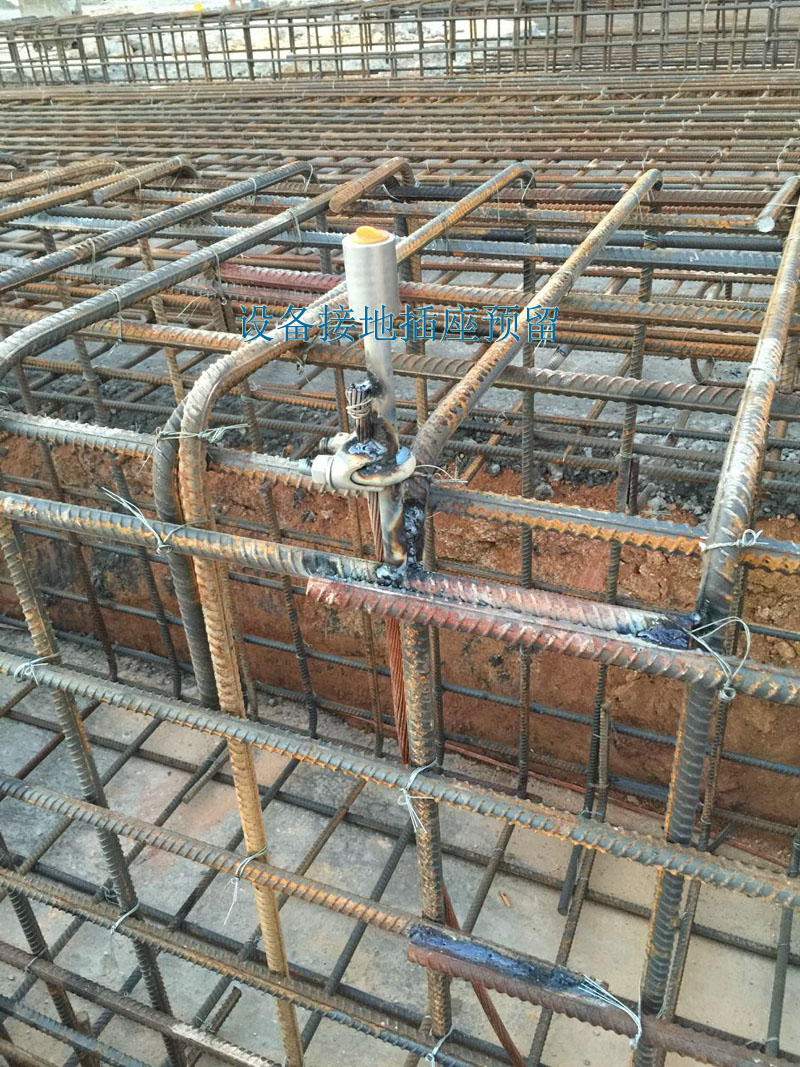

設備接地插座預留制作
