110KV變電站接地網(wǎng)施工圖：本變電站水平接地體采用5*50紫銅排，垂直接地極采用凱威離子接地極LZ-1和鍍銅鋼接地棒KWD-25D，每組垂直接地極深度20米，共10組，離子接地極長(zhǎng)度3米，共10組，要求接地電阻小于0.5歐姆，所有的接地材料之間采用放熱焊接方式連接。
   采用的焊接類型有：銅排一字焊接、銅排和接地極T型焊接、銅排T型焊接、銅排十字焊接等，根據(jù)接地規(guī)范要求，所有的接地體之間的焊接處要求完全包裹，無貫穿性氣孔，放熱焊接頭表面光滑，接觸良好。

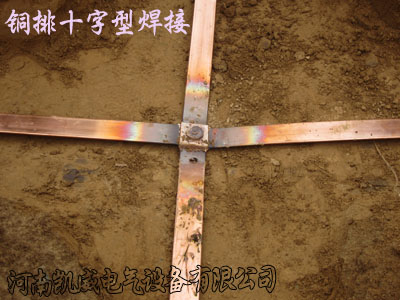

  焊接圖片如下：
