防雷防靜電接地網制作_4歐姆接地網制作圖

來源: 防雷防靜電接地網制作_4歐姆接地網制作圖 發布時間: 2015-06-19 22:55:16

 防雷防靜電接地網制作_4歐姆接地網制作圖
由我公司設計施工的某單位防雷防靜電接地施工工程,采用凱威接地模塊PTD-3和鍍銅鋼絞線KW-S120以及鍍銅鋼接地棒KWD-14B25,接地坑設計尺寸:長20米、寬0.5米、深度1.2米,經過實際測量,接地電阻值為1.88歐姆。

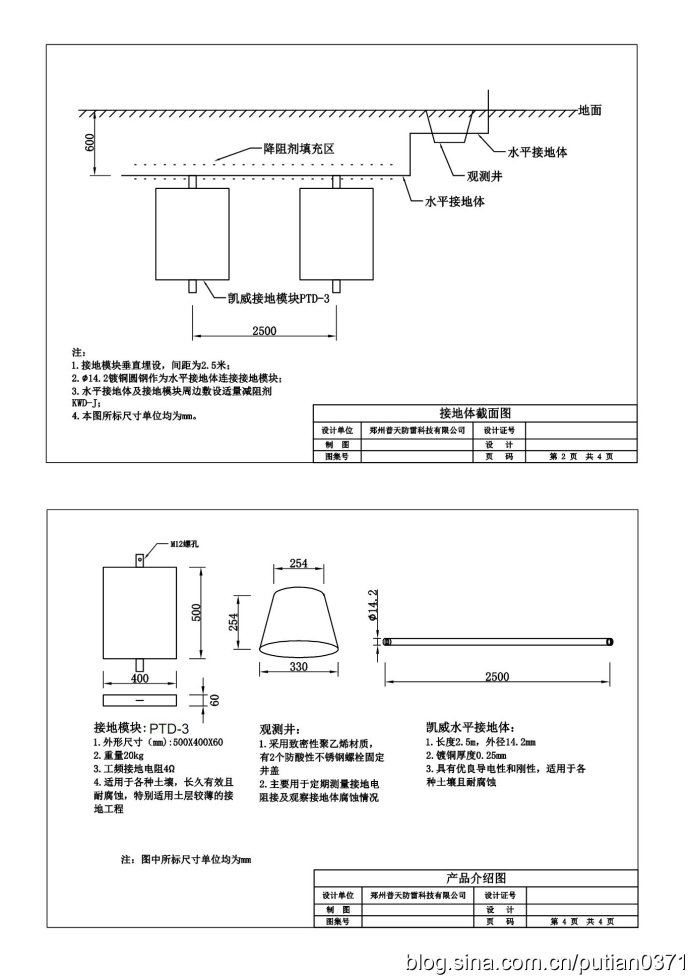

接地網設計圖紙:
施工圖片如下:

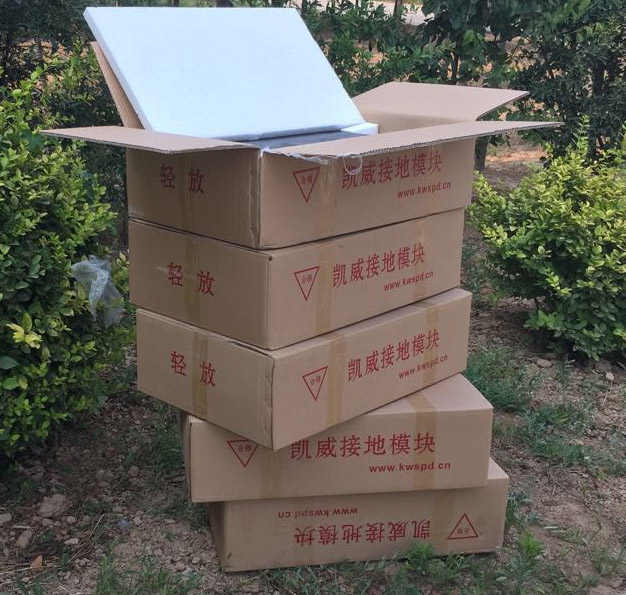

接地模塊
接地網制作施工圖

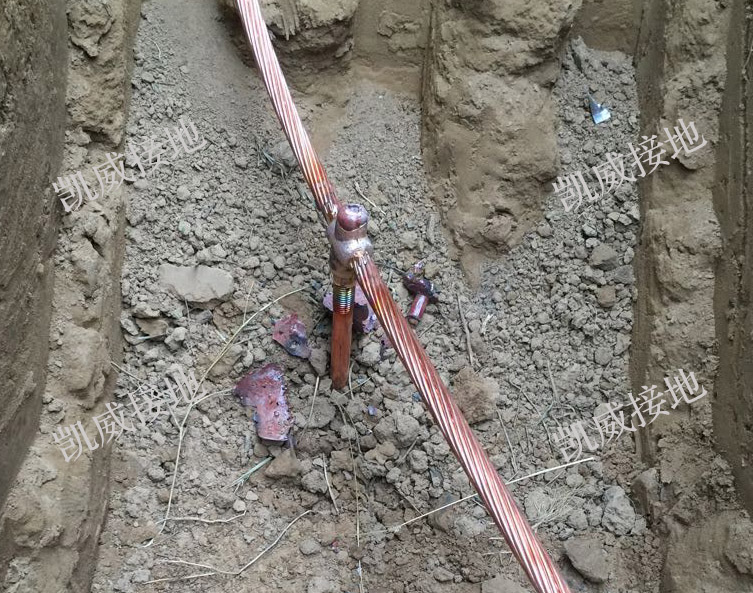

鍍銅鋼絞線與鍍銅接地棒放熱焊接圖
本接地方案適合于:中大型機房防雷接地、機房防靜電接地、建筑物接地、避雷針接地、炸藥庫區接地、危險區域接地等。

>
