現在的變電站接地或大型接地網施工中，經常用紫銅排4*40或5*50作為水平接地極或接地引出線，而紫銅排之間的連接方式經常采用的就是放熱焊接、熱熔焊等，本文簡單介紹一下接地紫銅排的放熱焊接操作過程。
放熱焊接模具由高純石墨制成，用于接地放熱焊接的焊頭成型。一個完整的模具由模具體、頂蓋、鉸鏈構成。 正常使用情況下，它可以被使用至少300個焊點。
放熱焊接產品與配件：一般進行放熱焊接會用的配件有：放熱焊模具、放熱焊模夾、放熱焊劑（焊粉）、點火槍（或PLUS電子引燃控制器）、金屬隔離片、C型輔助夾、模具清潔刷、焊渣清除鏟等。
放熱焊接應該注意事項：

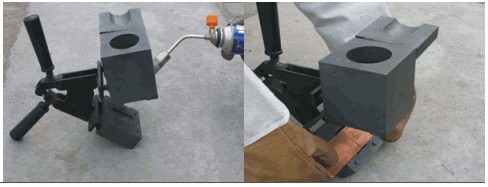

一個良好的放熱焊接連接器應該是表面豐滿光亮、無穿透性氣孔，經切開觀察其剖面成一整體無瑕疵。影響到焊接效果的最主要的因素是濕氣和水氣，由于放熱焊模具、放熱焊劑（焊粉）及被焊接物內均可能吸附水分，所以潮濕天氣先用噴燈對模具進行烘干。
另一影響放熱焊接的因素是放熱焊模具及被焊接物的清潔度，如被焊接物表面的塵土、油脂、氧化物或者其它附著物等必須完全清除。使其潔凈光亮后才可進行焊接作業，否則焊接后的連接器的導電性與機械性降受到影響。如果放熱焊模具內遺留的殘?jiān)煌耆宄�，將造成連接器表面不平滑、不光亮。
放熱焊接的施工步驟：
步驟一：
清潔放熱焊模具，用加熱的方法或者一次實驗性質的熔接來去除放熱焊接模具水氣，然后把已清潔的金屬導體放進放熱焊模具內夾好模具使其沒有縫隙。
步驟二：
把金屬隔離片放進放熱焊模具反應腔的底部。
步驟三：
把焊粉導入反應腔中，并留一些引火粉撒在模具邊沿出氣口附近。
步驟五：
用點火槍點燃焊藥，放熱反應進行后約15s，金屬溶液完全凝固，打開模具蓋，取下焊接模具。
放熱焊接視頻請查看：http://lmcxmu.cn/scheme/97.shtml
