4歐姆接地網制作圖

4歐姆的小型接地網的接地材料采用8根1.5米的鍍銅鋼接地棒KWD-14B和鍍銅鋼絞線KW-S95，布局為“口”字形狀閉合地網，接地棒和鍍銅鋼絞線之間采用放熱焊接或?qū)Ь�夾壓接。
接地棒介紹：http://lmcxmu.cn/shows/4/31.shtml
鍍銅鋼絞線介紹：http://lmcxmu.cn/shows/1/54.shtml
放熱焊接介紹：http://lmcxmu.cn/shows/11/
其他接地方案如下圖：

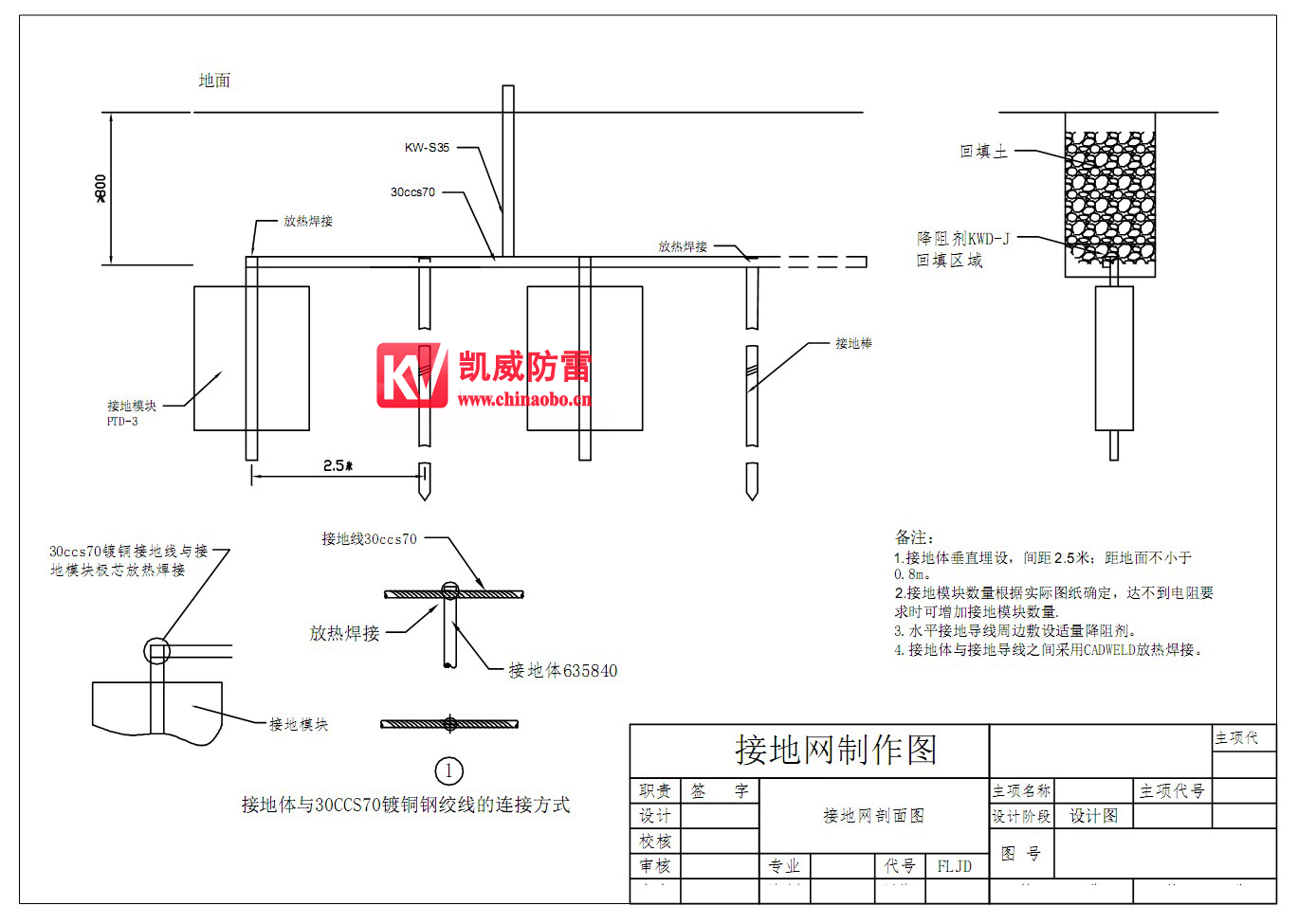

鍍銅接地棒與接地模塊降阻劑組合制作接地網

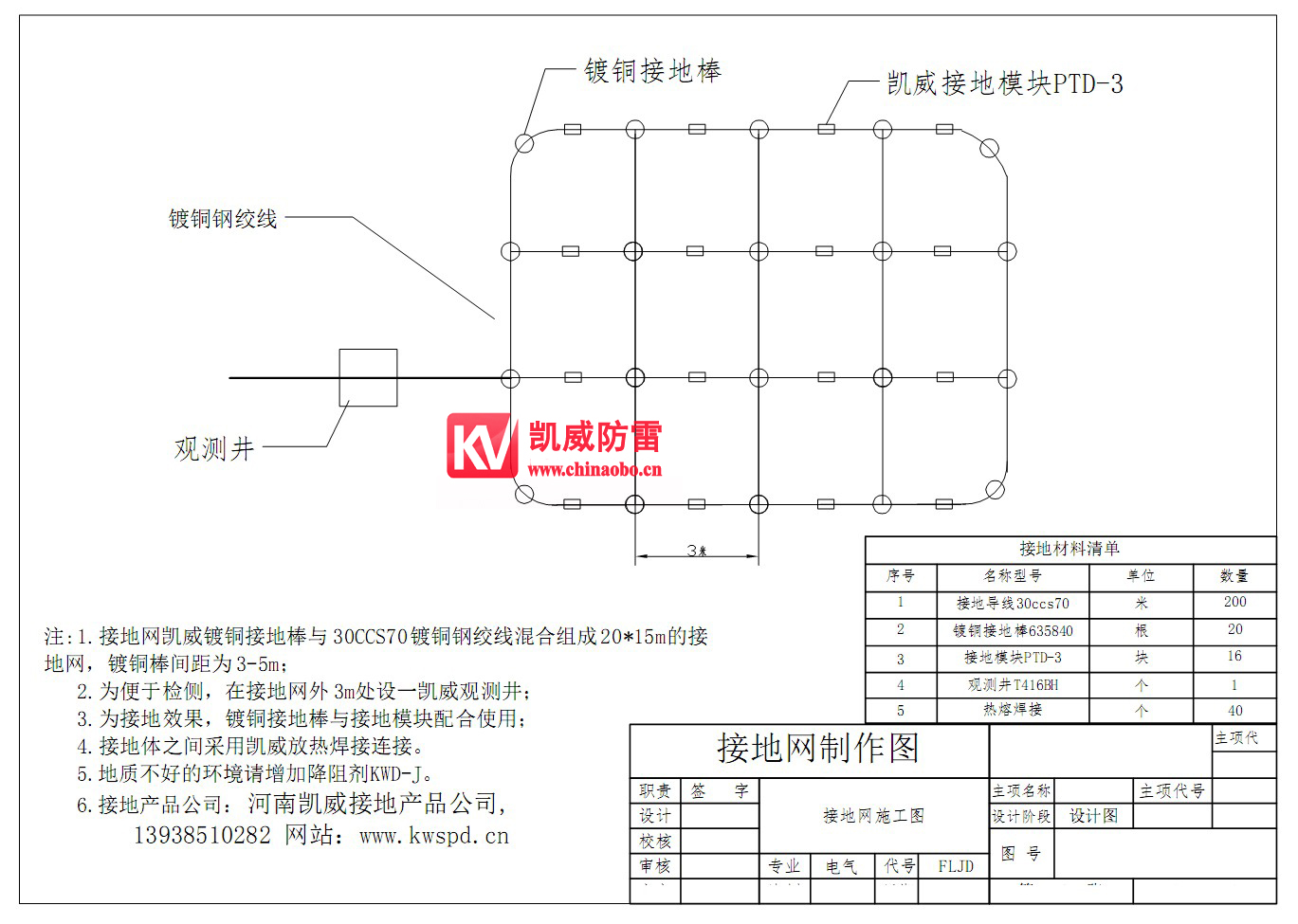

中型接地網制作（鍍銅接地棒與接地模塊，預留接地觀測井）

小型接地網制作（接地棒與降阻劑配套）

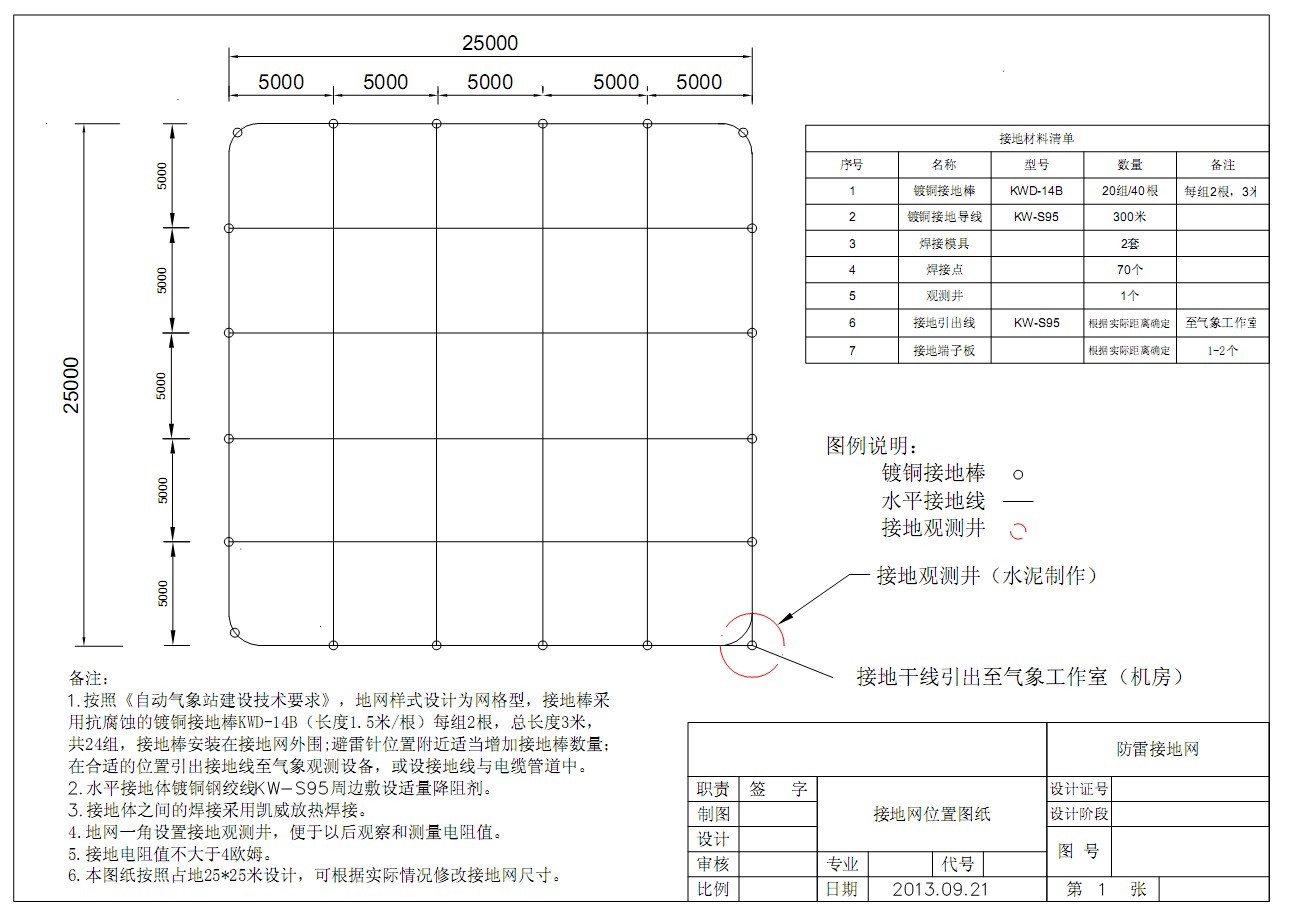

中大型接地網設計圖
