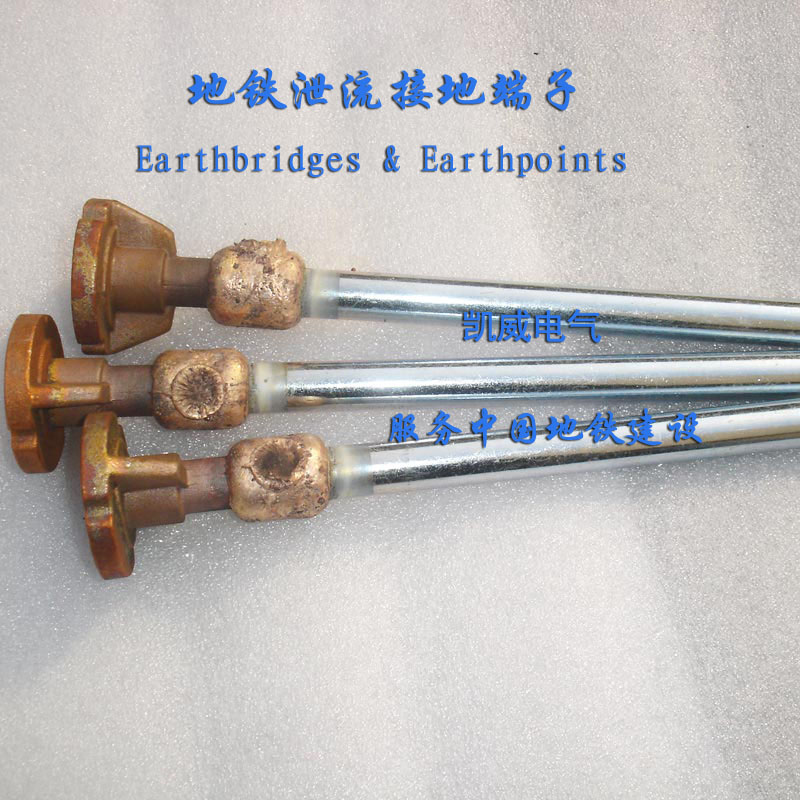

地鐵接地端子 雜散泄流端子 地鐵軌道埋入式雜散電流接地端子
在地鐵雜散電流防護系統的施工過程中,扁銅測防端子施工難度大且極易失竊,難以保證雜散電流防護系統的完整性。結合現場實際情況,提出一種防盜效果明顯、施工簡單,并且更可靠、更經濟、更美觀的連接方式及替代產品。這種新型的埋入式雜散電流測防端子,在西安地鐵1號線軌道道床施工中被采用,取得了很好的效果。

    接地端子廣泛應用在電氣化高速鐵路、變電站、石油化工、數據中心等領域，一般采用純銅進行鑄造直接灌注在電纜槽或其他混凝土制品中。按照IEC 62305-3的規定采用銅鑄造時要求材料純度應達到98％以上。(電氣化鐵路的梁體、墩身及無電纜上橋需求的橋墩墩帽的接地端子，設單孔（M16）；路基以及有電纜上橋需求的橋墩墩帽，一般設雙孔（M16），特殊情況可采用多孔M16作為擴展母排使用。)

埋入式端子本體要求：

1、銅端子與鍍鋅圓鋼之間采用放熱焊接，銅端子為熱鍛壓工藝制造，銅含量不低于98%。焊接點直流電阻小于30μΩ，單個埋入式端子整體電阻不大于200μΩ，通過端子與下部材料焊接結合處面積不小于800mm²，載流量不小于600A。

2、銅端頭頂部開M16的螺栓孔，孔深25mm，鍍鋅圓鋼直徑不小于φ16，長度不小于120mm，圓鋼具體長度根據實際情況確定。

3、銅端子有防扭動措施，如設置側翼，防止螺栓擰入時，造成埋入式端子發生同步旋轉而破壞混凝土或使下部焊接松動。

4、銅端子表面應具有寧龍或塑料保護蓋，防止土建施工時其它雜質覆蓋銅端子表面進入螺栓孔洞而影響其導電及連接。保護蓋與銅端子、鍍鋅圓鋼應為整體供貨。

Features

l Long-lasting design

l Low ground resistance and impedance

l Superior electrical conductivity and resistance to corrosion

l Electrically and mechanically robust and reliable

l Easy to install

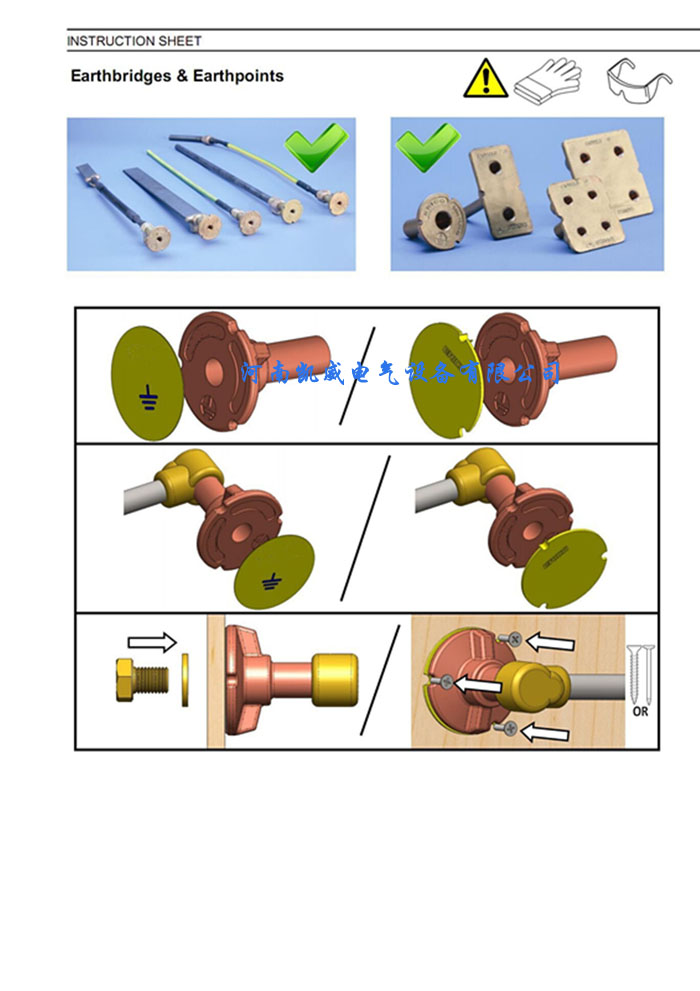

 接地端子使用方法：

附：接地端子質量檢驗報告
