熱熔焊模具、放熱焊接模具由高純石墨制成，用于接地放熱焊接的置換反應并將焊頭成型。一個完整的模具由模具體、頂蓋、鉸鏈構成。放熱焊接模具是放熱焊接的重要組成部分。下圖是用于變電站接地等接地裝置制作過程中的常用模具：120平方鍍銅鋼絞線一字型焊接模具、120平方鍍銅鋼絞線T型焊接模具、120平方鍍銅鋼絞線十字型焊接模具、120平方鍍銅鋼絞線與14.2（17.2）鍍銅鋼棒T字型焊接模具、120平方鍍銅鋼絞線與引出線6*60扁鋼T字型焊接模具等。


變電站接地施工中常用的5套放熱焊接模具


鍍銅鋼絞線T型放熱焊接
在防雷接地工程中放熱焊接通常都得到了很廣泛的應用，它同以往的連接工藝相比，在降低連接點電阻率的方面具有無可比擬的優勢。但是有些剛?cè)胄械男率植涣私馐裁词?a target="_blank" >放熱焊接，下面凱威防雷接地就結合以下幾幅圖給大家做一個大致的介紹。

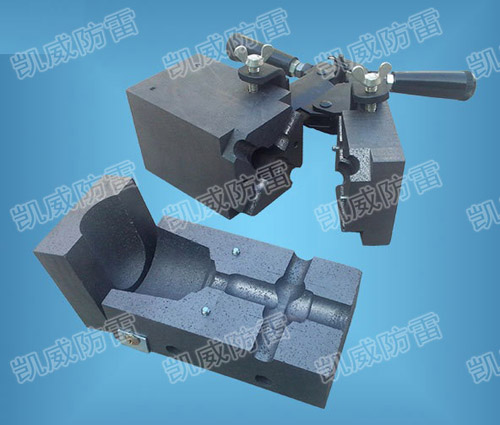

放熱焊接從整體上來講大致有以下三個部件如下圖：


其中左側的為夾持部件，右側及中間為焊藥熔腔，對于夾持部件就不在詳細介紹，其主要作用就是夾持熔腔進行焊接。
熔腔的內部結構如下圖所示：


在反應腔內焊藥在被引燃后流出熔融的金屬液體由于重力的作用向下，鋼碟的作用就是起到一個緩沖熔液的作用，然后經過引流槽到達熔接腔，固化后的熔融焊藥即可將我們的防雷接地導線連接起來，并起到良好的導電效果。
一般情況下焊接件的擺放方式：

下圖為夾持器的各部位名稱及其作用。

正確的使用手柄至關重要，如果您對放熱焊接的操作方法還不夠熟悉，您還可以到這里查看放熱焊接視頻教程。如果您還需要其他的技術資料，您可以電話或者郵件聯系我們進行索取。
放熱焊接類型（以95mm2銅絞線為例）

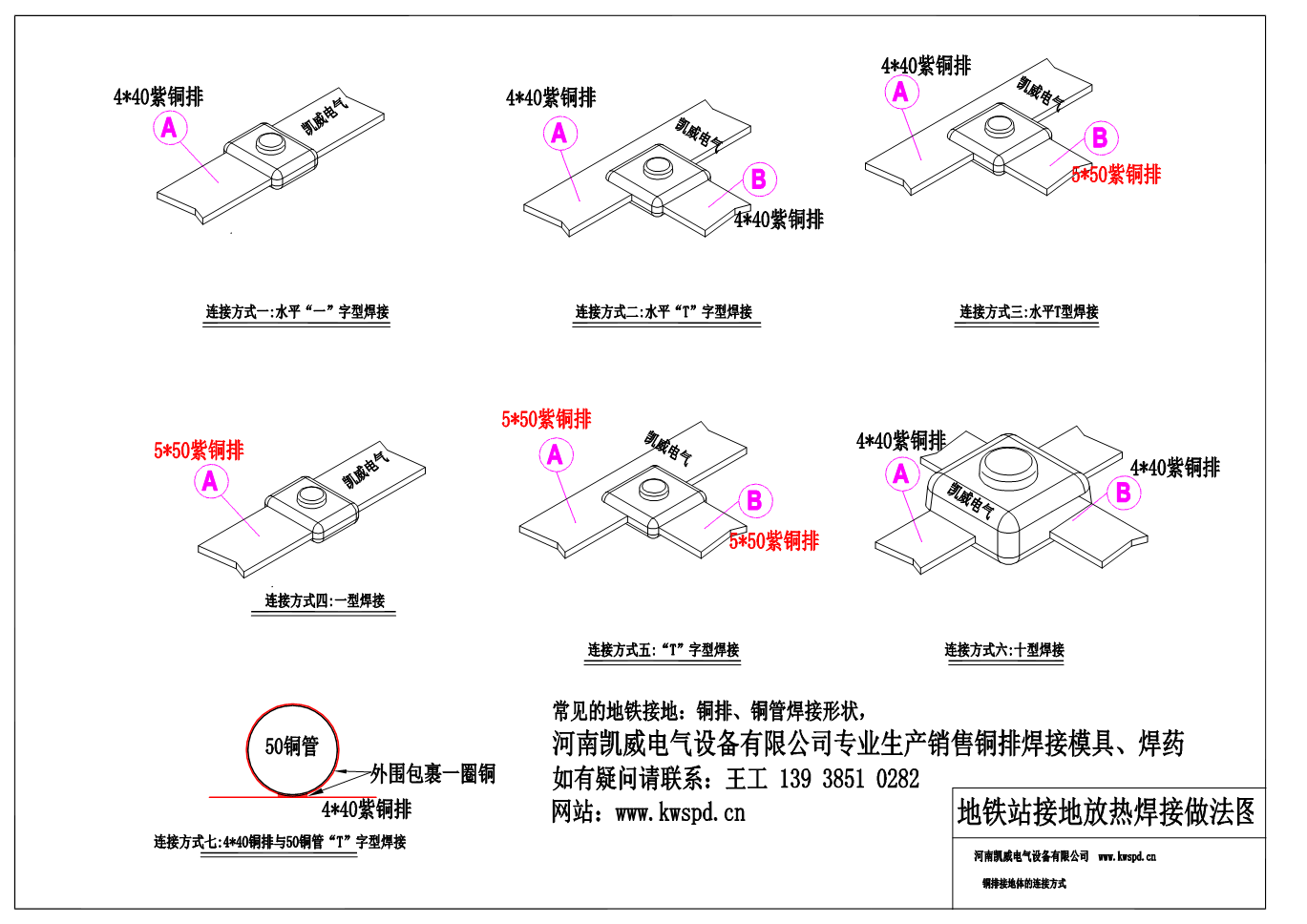

地鐵站接地放熱焊接圖例
