30米避雷針技術說明
1、名稱：高度30米鋼結構接閃桿塔（避雷針或避雷塔）
2、型號:GFL1-9，GFL1-10,GFL1-11,GFL1-12
3、材料采用Q235鋼，螺栓采用4.8級。
4、地基承載特征值為150KN/m²。
5、基本風壓為0.4KN/m²；允許裹冰：≤10mm。
6、抗震設防烈度：≤8度。
7、整體傾斜度不大于H/1000。
8、塔體構件熱鍍鋅防腐。
9、凱威避雷針理論重量1923KG。
10、接地電阻不大于10歐姆。
【避雷針技術JB-3說明】:
1、設計地耐力按150KN/m2�；娱_挖后應做釬探。
基坑清整找平后,再澆墊層;墊層采用C10混凝土；基礎采用C30混凝土。
未注明保護層均為40mm。
2、基礎立柱中心位置偏差≤10mm；頂面水平偏差≤5mm。
3、基礎距離馬路小于10米時，應加均壓帶，防止跨步電壓。

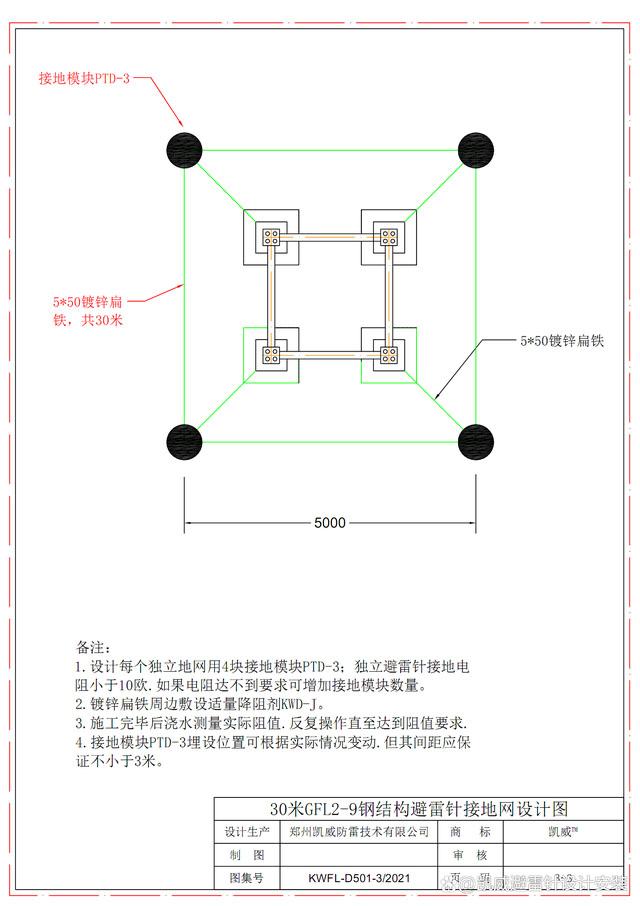

【避雷針接地網說明】：
1. 設計每個獨立地網用4塊接地模塊PTD-3；水平接地體采用S50鍍鋅接地線；
獨立避雷針接地電阻小于10歐.如果電阻達不到要求可增加接地模塊數量。
2.鍍鋅扁鐵周邊敷設適量降阻劑KWD-J。
3.施工完畢后澆水測量實際阻值.反復操作直至達到阻值要求.
4.接地模塊PTD-3埋設位置可根據實際情況變動.但其間距應保證不小于3米。
30米高避雷針安裝圖

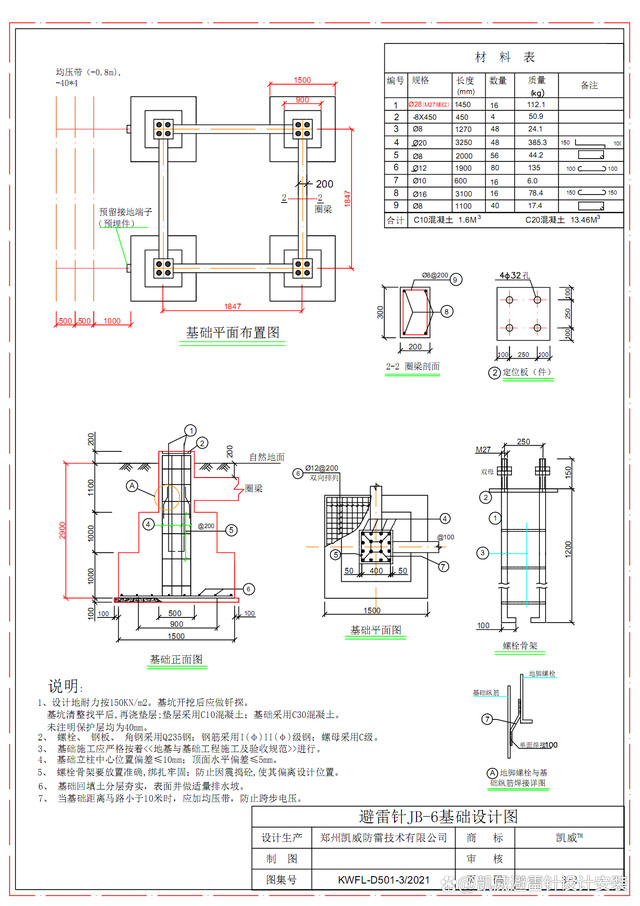

30米避雷針基礎制作圖
