艾力高SI系列避雷針主要由激發器從自然界的電場中吸收并貯存能量。反射器及避雷器針尖與大地有良好的電氣連接，處于等電位狀態。所以通常況下，激發器與反射器之間有電場強度，每當雷閃發生前，電場強度會迅猛增大，激發器與反應器之間的電位差大致相當于雷云與大地之間的電位，它們之間的電壓降迅速增加會造成尖端打火，并使尖端周圍的空氣離子化，形成尖端放電現象。避雷針的中央收集桿和激發器之間的電場迅速增加而造成尖端產生的空氣離子化可于極短及準確的時間內放電，因大量電離子的存在，從而使自然的電暈效應減低，產生一預期上行放電通道，可迅速、安全地將雷電截?fù)艏鞍踩匦狗诺酱蟮亍?br />
|
避雷針型號 |
啟動搶先時間t" |
|
|
PTU-3.1 |
25μs |
|
|
PTU-3.3、PTU-6.3 |
60μs |
|
|
第一類防雷建筑物D=20M |
避雷針高度h"(m) |
保護半徑R |
|
SI25I |
5 |
42 |
|
6 |
42 |
|
|
7 |
43 |
|
|
8 |
43 |
|
|
10 |
43 |
|
|
15 |
44 |
|
|
20 |
45 |
|
|
SI60I |
5 |
70 |
|
6 |
70 |
|
|
7 |
70 |
|
|
8 |
70 |
|
|
10 |
71 |
|
|
15 |
71 |
|
|
20 |
72 |
|
|
第二類防雷建筑物D=45M |
避雷針高度h"(m) |
保護半徑R |
|
SI25I |
5 |
57 |
|
7 |
58 |
|
|
8 |
59 |
|
|
10 |
60 |
|
|
15 |
63 |
|
|
20 |
65 |
|
|
45 |
70 |
|
|
SI60I |
5 |
88 |
|
7 |
89 |
|
|
8 |
89 |
|
|
10 |
90 |
|
|
15 |
92 |
|
|
20 |
93 |
|
|
45 |
97 |
|
|
第三類防雷建筑物D=60M |
避雷針高度h"(m) |
保護半徑R |
|
SI25I |
5 |
64 |
|
8 |
67 |
|
|
10 |
68 |
|
|
15 |
72 |
|
|
20 |
75 |
|
|
45 |
83 |
|
|
60 |
85 |
|

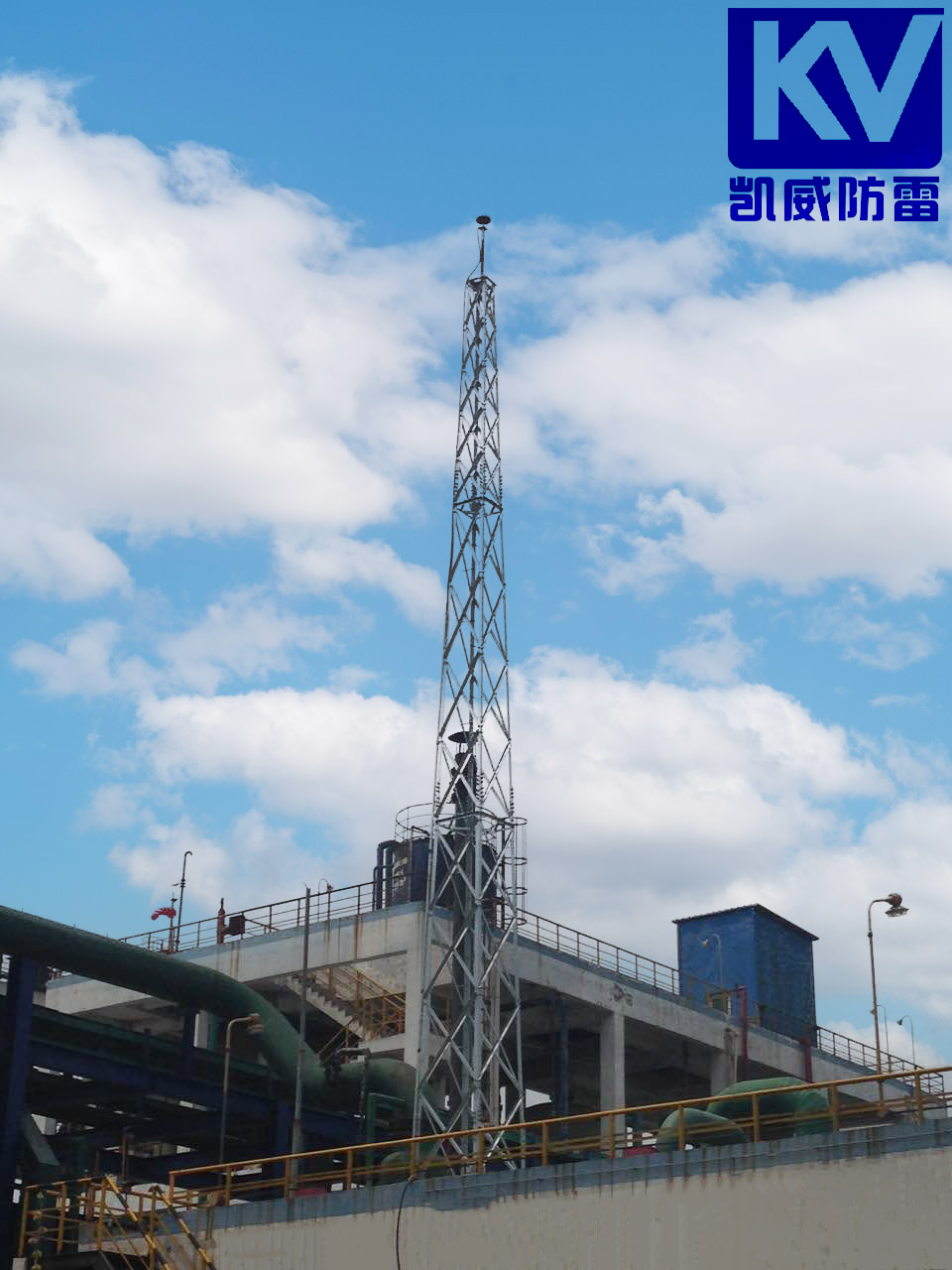

16米高艾力高系統3000避雷針D/SMKIV-SS安裝圖
15米高SI25避雷針安裝圖
