一、【艾力高避雷針3000介紹】
產品名稱:艾力高ERICO系統3000避雷針
產品型號:D/SMKIV-SS
出品單位:艾力高

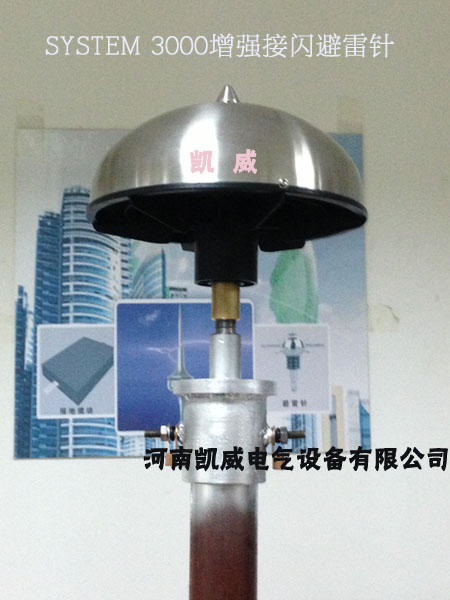

避雷針實物圖如下:
系統3000雷電保護產品
艾力高ERITECH系統3000是一種技術先進的雷電保護系統。該系統獨一無二的特征是性能良好,設計靈活和安裝費用少。
DYNASPHERE接閃器提供最佳點來截獲雷電,否則它能襲擊和破壞未受保護的建筑或建筑物里面的設施。
DYNASPHERE接閃器、ERICORE下導體和低阻抗接地系統來組成整體保護系統。

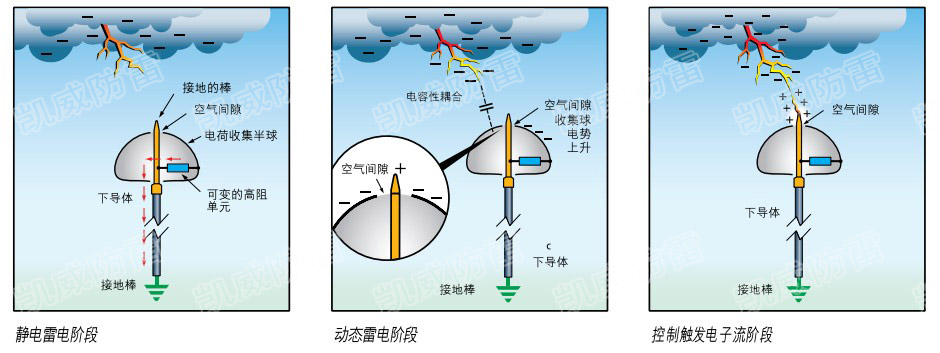

二、【工作原理圖】

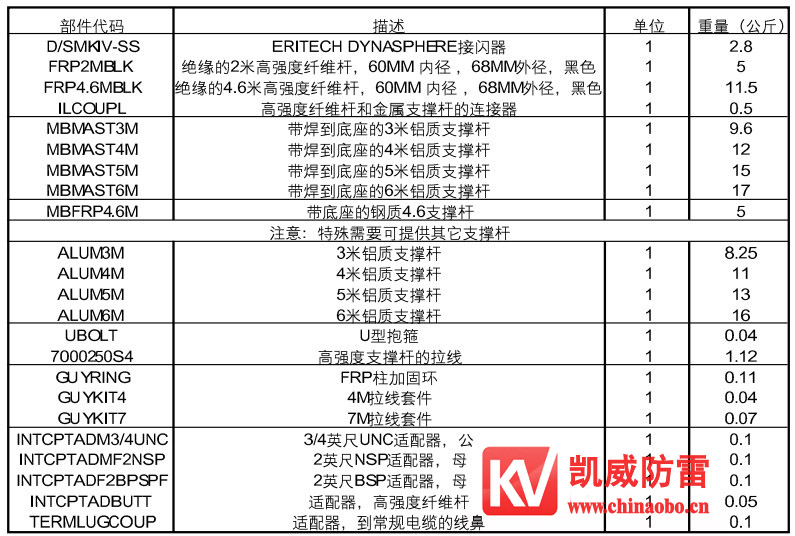

三、【系統3000附件】

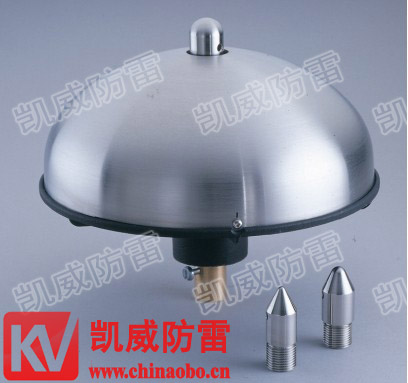

DYNASPHERE接閃器
ERICORE下導體
雷電計數器
特殊設計的低阻抗接地系統
所有這些部件組成了艾力高六點保護計劃。每個部件必須單獨考慮并最終組合成整體雷電保護系統。如果沒有這樣的整合,任何雷電保護系統作用都將是有限的。
S3000型避雷針重約5kg。要求:安裝高度高出被保護物5M,接地電阻小于10歐姆,可使用雷擊記數器。實際安裝時可使用同軸電纜下引線,也可采用金屬支撐架引下,避雷針下端螺栓擰在支撐架上,支撐架與符合防雷規范的引下線可靠連接。
防雷主要有6個方面:
1、控制雷擊點(采用性能好的接閃器);2、安全引導雷電流入地網;3、完善的低阻地網;4、消除地面回路;5、電源的浪涌沖擊防護;6、信號及數據線的瞬變保護
一般和避雷針配套的附件有雷電計數器、鍍銅接地裝置、放熱焊接等。
四、【相關配套產品】
雷電計數器LEC-IV
鍍銅接地裝置
